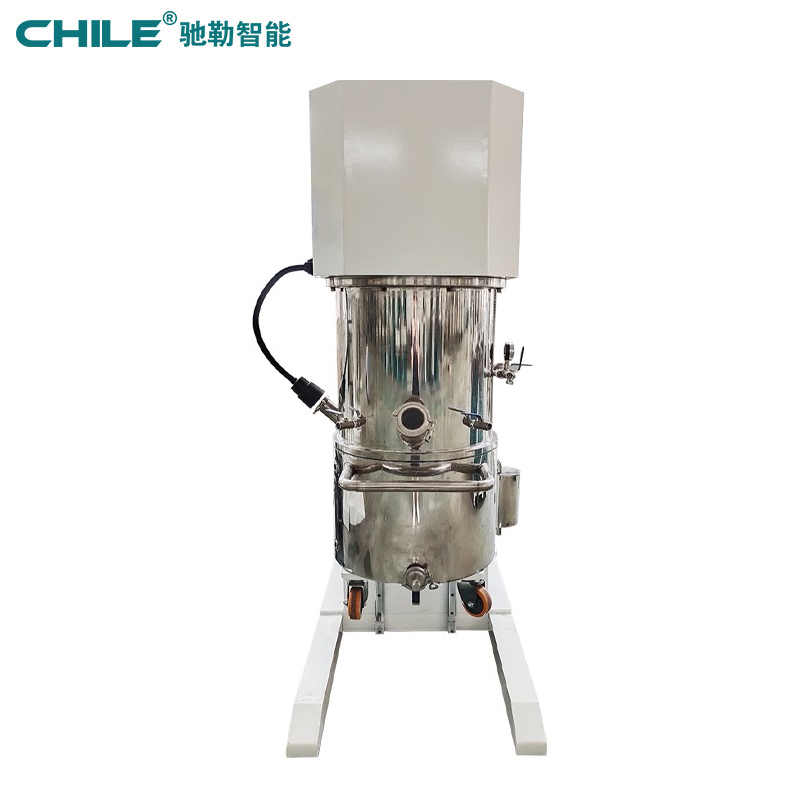

產品介紹：
CSX-50L行星攪拌用于固-液、液-液相的分散、混合；由于其極大的輸出扭矩，特別適合粘度較大的產品，比如膠黏劑、聚氨酯、硅膠、銀鋁漿等等。
工作原理：
桶壁經大型立車精加工后，再經大型自動拋光機拋光，以確保行星架上的活動刮刀在旋轉時把桶壁的物料完全刮掉，使桶壁無滯留料，提高混合效果。可定制真空型，使物料在真空狀態下攪拌實現脫泡功能，還可真空進料，不僅降低物料損耗更保證了進料的衛生。桶體內的攪拌槳同時實現公轉、自傳，使物料不僅能夠混合極為均勻，效率相對于普通的混合機也大大的提高。
還可以根據攪拌時的溫度要求，可進行加熱、冷卻、恒溫控制。
基本技術參數：
| 1-1品名和規格型號 | A、行星攪拌機；B、規格型號：CSX-50 |

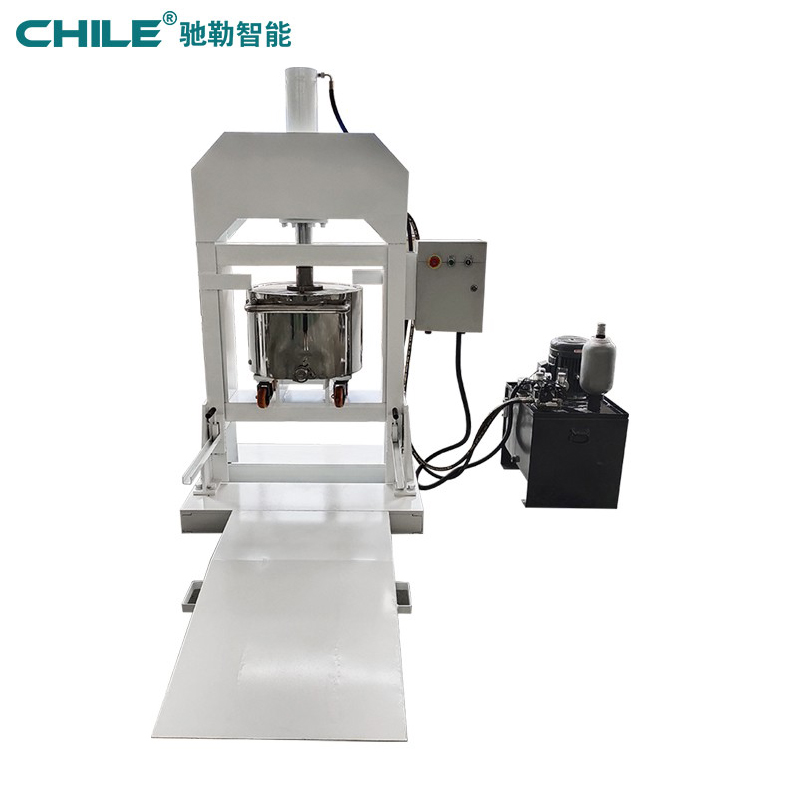

| 1-2基本結構 | A、電動鍋體升降式； B、單直接測料溫模式； C、分散軸+雙攪拌軸+刮壁+壓料機-。 |
| 1-3桶體(攪拌桶) | A、容積：50L； |
| A、材質：SUS304；雙層 B、鏡面拋光，保證良好的圓度； C、攪拌桶上法蘭平面與上桶體法蘭配合； D、每臺行星攪拌機含兩個配套攪拌桶 | |
| 純夾套直接冷卻/加熱式 | 進出水接口為G1/2"，夾套可通冷水（油）或熱水（油）對加工料進行冷卻或加熱。（設計極限加熱溫度為150℃） |
| 1-4上桶體（釜蓋） | A、材料：SUS304。 B、一個粉體/液體加料斗，可迅速開關；射燈1只；帶2個小視窗（一個射燈口和一個觀察孔），預留真空壓力表口一個，及其他必要的接管（真空/放空/備用）。 |
| 1-5混合原理 | 雙攪拌漿的低間隙設計，無死角，低速攪拌槳強烈的捏合干涉運動和和上下/左右循環運動，保證物料充分分散，混合。 |
| 1-6-1公轉/攪拌電機及 變頻器、減速機 | A、數量：一臺；B、電機功率：3Kw/4P；C、帶與電機匹配的變頻調速器。D、配套減速機, 減速比約I=40.26, 使用系數fa=1.55。 |
| 1-6-2a行星公轉速度 | 速度：0~42 rpm，可調。 |
| 1-6-2b刮壁刀 | 數量：1組；刮壁材質：SUS304和Teflon；與行星公轉速度一致。------- 基于設計定 |
| 1-7-1攪拌軸/攪拌漿速度 | 速度：0~97rpm，變頻調速。 |
| 1-7-2攪拌漿 | A、材質：SUS304；B、數量：兩個（組）。 |
| 1-7-3攪拌漿形式選擇 | A、標配：麻花式 |
| 1-8-1分散電機 | A、數量：一臺；B、電機功率：4Kw/4P；C、帶與電機匹配的變頻調速器。 |
| 1-8-2分散轉速（自轉） | A、速度：0~1440 rpm，可調； |
| 1-8-3分散軸及分散盤 | A、材質：SUS304； B、兩根分散軸 |
| 1-9升降（橫梁，傳動部件，上桶體，行星部件） | 電動升降：配直線導軌；定位裝置；定位安全可靠。 升降電機功率：0.18KW，升降高度：待定 |
| 1-10定位系統 | A、帶定位調節裝置和鎖緊裝置，可準確定位攪拌桶和上桶體，并防止旋轉。 B、上桶體下法蘭的定位止口與攪拌桶精確配合，保證攪拌桶位置合理，定位準確無誤。 |
| 1-11真空系統 | A、攪拌分散過程可在真空狀態下進行；真空度：≤-0.09Mpa。 |
| B、密封材質：動密封為PTFE與氟橡膠組合，靜密封為氟橡膠。。 | |
| C、動密封：采用機械密封；D-2、靜密封：采用O形密封圈。 | |
| D、含真空泵 | |
| 1-12配電柜 | 設備運行中的變頻調速，射燈，升降，運轉急停等功能顯示及操作均在配電柜上進行。 |
| 1-13安全操作 | A、依靠變頻器和限位行程開關，通過特殊設計的控制路線，保證上桶體升到規定位置后自動停止。 |
| B、在上桶體上升過程中，設備攪拌分散部分不能啟動運行；同樣地，機器運轉混合料時，不能使上桶體上升，不能打開攪拌桶。 | |
| 1-14 測溫方式 | 0-150℃，測溫探頭位于靠近桶底之桶壁上，直接與物料接觸。 |
